Spindellager / Super Précision (P4S)
Roulements de broche / Roulements de précision
- Les séries B70.., B72.., B718.., B719..,HCB70.., HCB72.., HCB719.., HS70.., HS719.., HC70.., HC719.. sont fabriqués en version ouverte ou étanche:
- haute précision, bas niveau de bruit et faibles vibrations
- supportent des charges radiales et des charges axiales dans une direction
- peuvent être montés en X ou en O pour supporter des charges axiales élevées dans les deux sens ou en tandem.
- disponible avec les angles de contact C = 15° et E = 25°, autre angle de contact sur demande
- Gamme : d'un diamètre intérieur de 10 mm à un diamètre extérieur de 300 mm

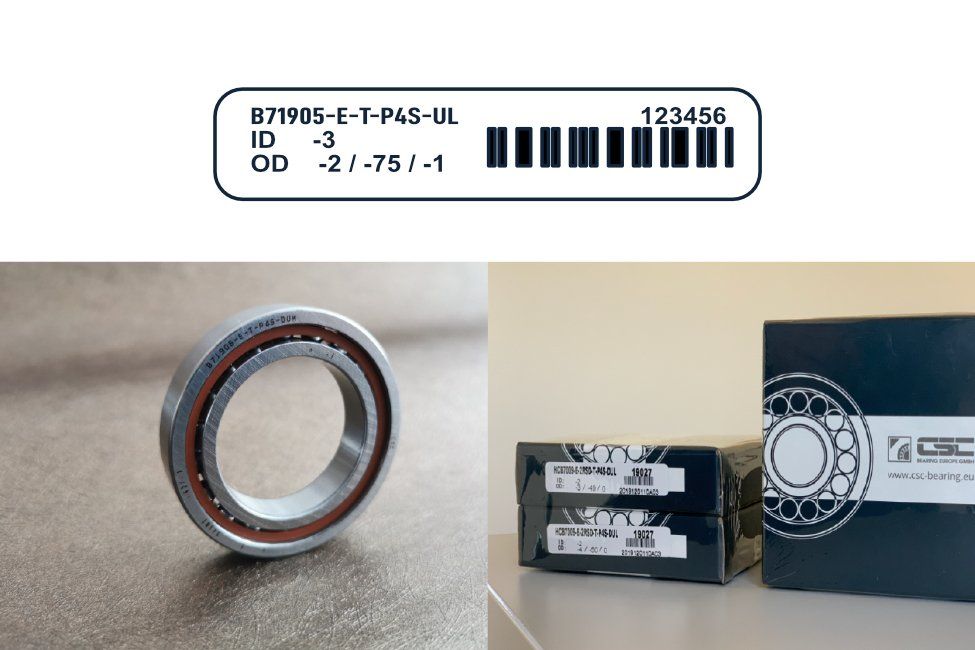

informations sur nos étiquettes
Tous les ensembles de roulements de broche ont des étiquettes avec des informations supplémentaires, qui peuvent également être trouvées sur les bagues de roulement.
ID : écart par rapport au diamètre d'alésage en µm
DO :
premier chiffre : écart par rapport au diamètre extérieur en µm
deuxième chiffre : écart de largeur en µm
troisième chiffre : écart par rapport à la saillie nominale en µm
emballage et marquage
Les roulements de broche CSC sont emballés individuellement pour les versions UL.
Les ensembles de roulements sont soudés ensemble.
Les marquages et les tolérances se trouvent à la fois sur les roulements et sur les étiquettes d'emballage.
