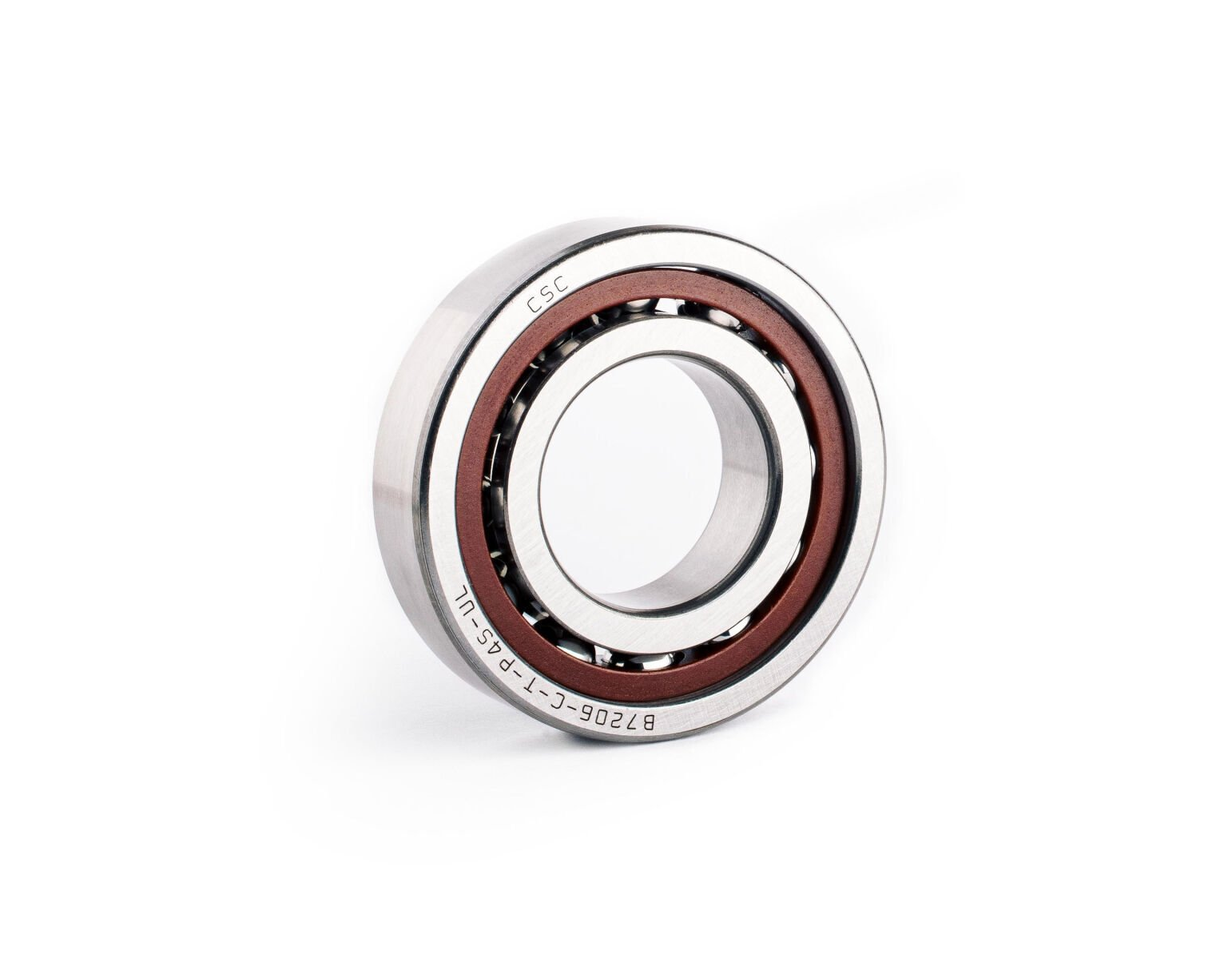

Spindellager / Super Precision (P4S)

Spindellager / Super Precision (P4S)


  • Hochleistungslager B (Ringe und Kugeln aus Wälzlagerstahl), HCB (Ringe aus Stahl, Kugeln aus Keramik)
  • Hochgeschwindigkeitslager HS (Ringe und Kugeln aus Wälzlagerstahl), HC(Ringe aus Stahl, Kugeln aus Keramik)
  • in offener & gedichteter Ausführung gefertigt.
  • niedriger Geräuschpegel und geringe Vibration (P4S)
  • höchste Laufgenauigkeit
  • hohe Steifigkeit radial und axial
  • hohe Drehzahleignung
  • niedriges Reibmoment
  • nehmen sowohl hohe Axialkräfte aus einer Richtung als auch Radialkräfte auf
  • Vorgespanntes Universallager: Innen- und Außenringe sind so aufeinander abgepasst, dass Mehrfach-Anordnungen in X-, O- und Tandem realisiert werden können
  • können z.B. in X- oder O-Anordnung eingebaut werden, um hohe Axialkräfte aus beiden Richtungen aufzunehmen
  • lieferbar mit Kontaktwinkel C = 15° oder E = 25°


CSC Produktkatalog

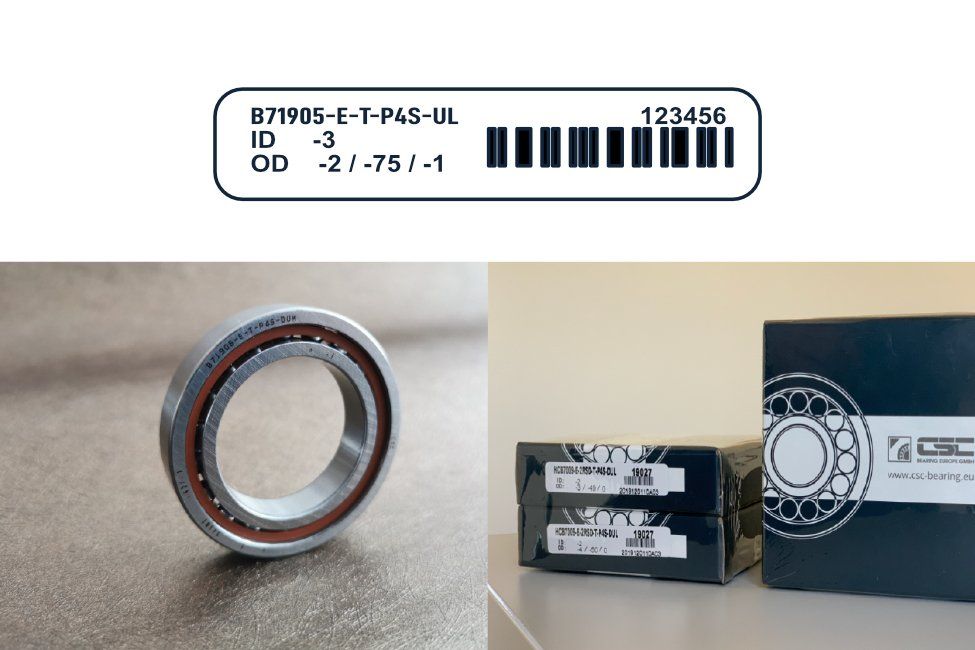

Informationen auf unseren Etiketten

Alle Spindellagervepackungen haben Etiketten mit zusäzlichen Informationen, die Sie auch auf den Lagerringen finden.
ID: Abweichung vom Bohrungsdurchmesser in µm

OD:

erste Zahl:  Abweichung vom Außendurchmesser in µm

zweite Zahl: Abweichung der Breite in µm

dritte Zahl:   Abweichung vom Nennüberstand in µm

Verpackung und Markierungen

CSC Spindellager sind einzeln verpackt für UL Versionen.

Lagersätze werden zusammen verschweißt.

Markierungen und Toleranzen sind sowohl auf den Lagern als auch auf den Verpackungsetiketten zu finden.
